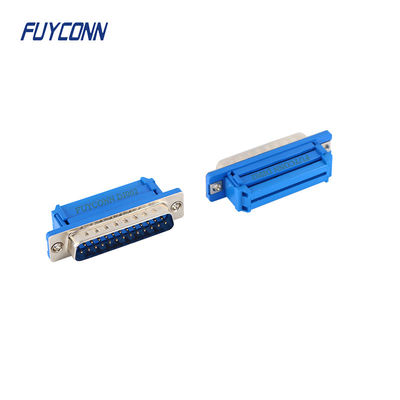

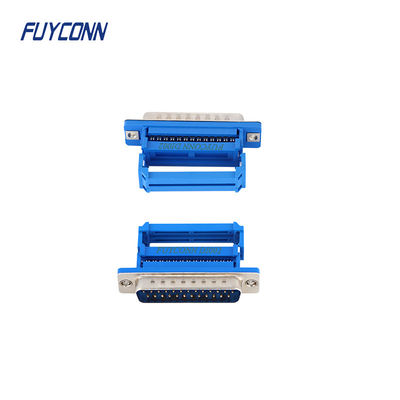

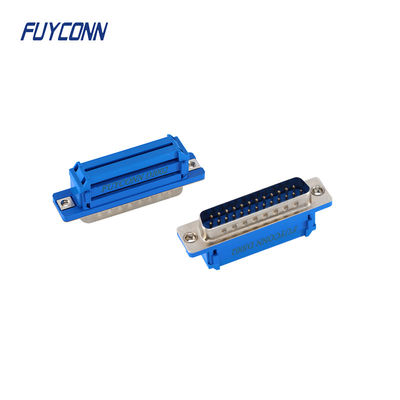

25 pin IDC connessione a nastro maschile connessione a nastro D-SUB

I connettori di tipo D sono generalmente costituiti da due e talvolta più file parallele di connessioni.I connettori sono dotati di un guscio metallico di formato D che fornisce resistenza meccanica e limitata protezione elettromagneticaQuando sono accoppiati, i gusci metallici della spina e della presa entrano in contatto per migliorare l'efficacia dello screening.

I connettori per il montaggio dei pannelli sono in genere fissati utilizzando dadi con filettatura aggiuntiva che consente di bloccare il connettore di accoppiamento, impedendo lo scioglimento.I connettori liberi possono essere equipaggiati con backshells che forniscono uno schermo (metallo) o una protezione (plastica), insieme al sollievo della tensione dei cavi.

I perni nei tipi comuni di connettore a due file (9, 15, 25 e 37 way) sono spaziati a circa 0,108 pollici (2,74 mm) di distanza tra loro con file spaziate a 0,112 pollici (2,84 mm).Conti e densità di perni più elevati possono essere ottenuti utilizzando righe aggiuntive di perni.
