PCB connessione D-SUB ad alta densità femmina, 15 pin 26 pin 44 pin 62 pin DSUB

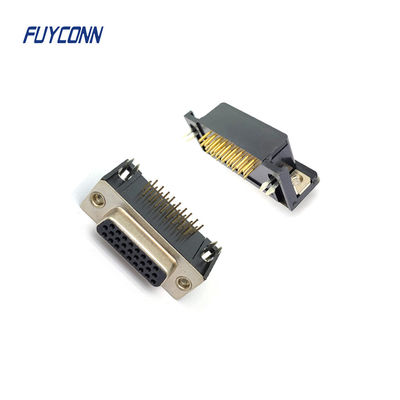

Connettore D-SUB femmina ad alta densità ad angolo retto per PCB 15pin 26pin 44pin 62Pin

I connettori di tipo D sono comunemente costituiti da due e talvolta più file parallele di connessioni. I connettori sono dotati di un guscio metallico in formato D che fornisce resistenza meccanica e capacità di schermatura limitate. I gusci metallici della spina e della presa entrano in contatto per migliorare l'efficacia dello screening.

I connettori per il montaggio a pannello sono generalmente fissati al pannello utilizzando dadi con filettatura aggiuntiva che consentono di fissare il connettore di accoppiamento, impedendone l'allentamento. I connettori liberi possono avere gusci posteriori che forniscono schermatura e collegamento dello schermo del cavo oppure gusci posteriori in plastica che offrono protezione e pressacavo per il cavo.

I pin nei tipi di connettori comuni con due file di pin (9, 15, 25 e 37 vie) sono distanziati di circa 0,108 pollici (2,74 mm) l'uno dall'altro con le file distanziate di 0,112 pollici (2,84 mm). Un elevato numero di pin e una maggiore densità di pin si ottengono utilizzando file aggiuntive di pin.
