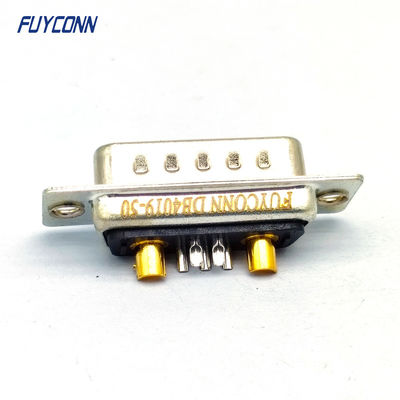

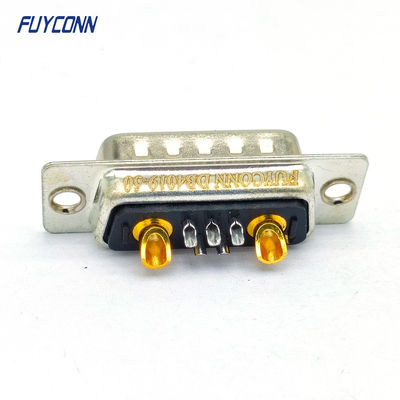

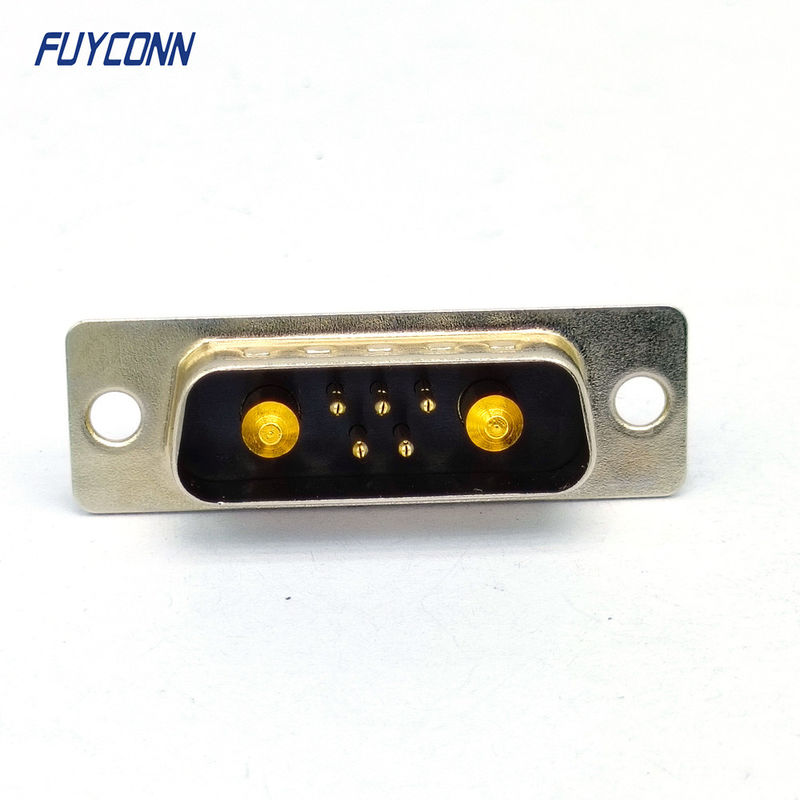

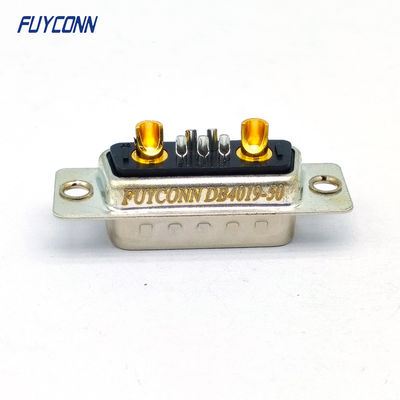

7W2 Power DB Connector, 7Pin D-SUB Male High Power Connector

I connettori di tipo D sono generalmente costituiti da due e talvolta più file parallele di connessioni.I connettori sono dotati di un guscio metallico di formato D che fornisce resistenza meccanica e protezione da schermo limitataI gusci metallici della presa e della presa si mettono in contatto per migliorare l'efficacia dello screening.

I connettori per il montaggio dei pannelli sono in genere fissati utilizzando dadi con fili aggiuntivi che consentono di fissare il connettore di accoppiamento, impedendo lo scioglimento.I connettori liberi possono essere equipaggiati con backshells che forniscono lo schermo e si collegano agli schermi dei cavi, o conchiglie di plastica che offrono protezione e sollievo dalla tensione per il cavo.

I perni in tipi di connettori comuni con due righe (come 9, 15, 25 e 37 way) sono spaziati approssimativamente 0,108 pollici (2,74 mm) l'uno dall'altro, con righe spaziate 0,112 pollici (2,84 mm) l'una dall'altra.Conti e densità di perni più elevati possono essere ottenuti utilizzando righe aggiuntive di perni.
