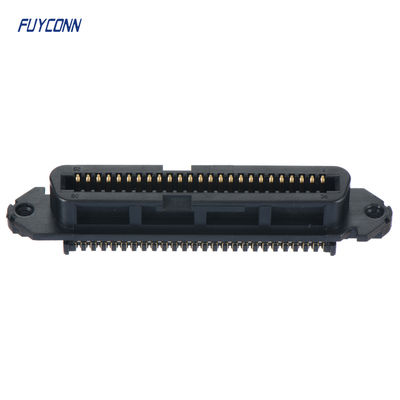

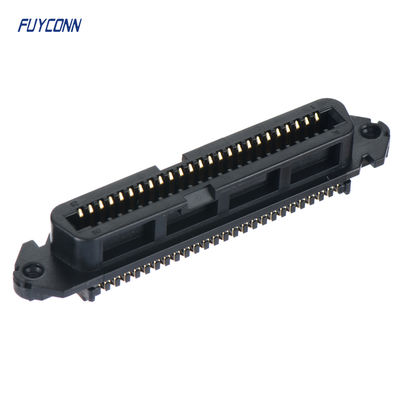

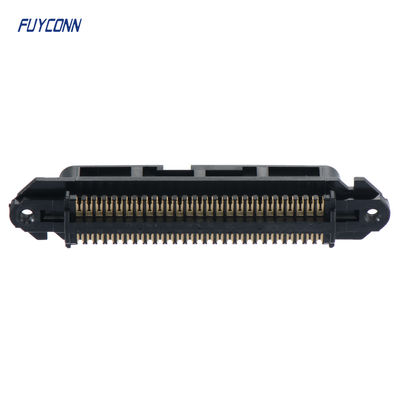

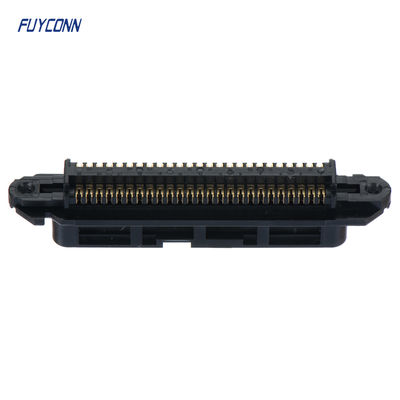

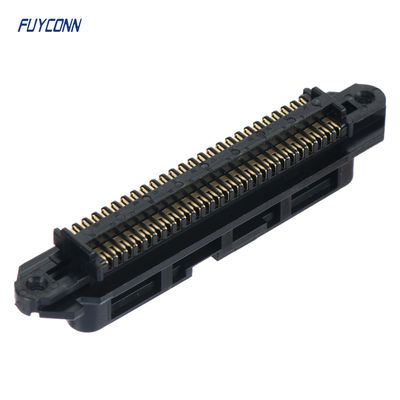

TE 229975-1 Connettore di ricambio, connettore a forma di D a 50 / 64 posizioni, presa, connettori di aggancio CHAMP

TE 229975-1 Connettore di ricambio, connettore a forma di D a 50 / 64 posizioni, presa, connettori di aggancio CHAMP
TE 229975-1 Replacement Connector, 50 / 64 Position D-Shaped Connector, Receptacle, CHAMP Docking Connectors
TE 229975-1 Connettore di ricambio, connettore a forma di D a 50 / 64 posizioni, presa, connettori di aggancio CHAMP TE 229975-1 Connettore di ricambio, connettore a forma di D a 50 / 64 posizioni, presa, connettori di aggancio CHAMP TE 229975-1 Connettore di ricambio, connettore a forma di D a 50 / 64 posizioni, presa, connettori di aggancio CHAMP TE 229975-1 Connettore di ricambio, connettore a forma di D a 50 / 64 posizioni, presa, connettori di aggancio CHAMP TE 229975-1 Connettore di ricambio, connettore a forma di D a 50 / 64 posizioni, presa, connettori di aggancio CHAMP TE 229975-1 Connettore di ricambio, connettore a forma di D a 50 / 64 posizioni, presa, connettori di aggancio CHAMP

Grande immagine :  TE 229975-1 Connettore di ricambio, connettore a forma di D a 50 / 64 posizioni, presa, connettori di aggancio CHAMP

Dettagli:
Luogo di origine: Cina
Marca: FUYCONN
Certificazione: UL 94-V0, ROHS-certified, ISO 9001:2008, ISO 14001:2004
Numero di modello: FUY57146
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1000 pezzi
Prezzo: Negoziabile
Imballaggi particolari: Vassoio + cartone di vuoto
Tempi di consegna: 7-10 giorni
Termini di pagamento: T/T o PayPal
Capacità di alimentazione: 1 milione mesi
Contatto

TE 229975-1 Connettore di ricambio, connettore a forma di D a 50 / 64 posizioni, presa, connettori di aggancio CHAMP

descrizione
Nome del prodotto: Connettore centronics Linea di prodotti: connettore del campione
Tipo: connettore centronic di IDC Stile connettore: Contenitore
Numero del terminal: 50/64 perni Genere: Femmina
Pece: 2.16mm Sostituzione: TE229975-1
Evidenziare:

Connettore Centronics a forma di D a 50 posizioni

,

Connettore di aggancio CHAMP a 64 posizioni

,

Connettore Centronics a presa a forma di D

TE 229975-1 Connettore di ricambio,  Connettore a forma di D a 50 / 64 posizioni, Receptacle, Da cavo a cavo / Da cavo a pannello, Connettori di aggancio CHAMP

I connettori a forma di D forniscono una connessione elettrica in un guscio metallico prodotto a forma di "D".I nostri connettori a D sono connettori a pin e presa compatti progettati per trasmettere alimentazione e segnale in apparecchiature di comunicazione, in particolare in pacchetti ad alta densità. Questi connettori sono comunemente usati per collegare i monitor dei computer ai personal computer e per collegare dispositivi periferici. I nostri connettori a forma di D possono soddisfare i severi requisiti di prestazioni delle applicazioni commerciali e militari. Produciamo connettori DB9 (connettore dsub a 9 pin), connettori DB15 (connettore dsub a 15 pin) e DB25 (connettore dsub a 25 pin). I nostri connettori a forma di D sono prodotti come connettori femmina e connettori maschio. Il nostro portfolio include connettori D-subminiature (noti anche come connettori D-sub), progettati per fornire una soluzione conveniente per realizzare connessioni sicure e affidabili in circuiti ad alta densità all'interno di applicazioni complesse. I nostri connettori D-Subminiature standard sono disponibili con qualifica MIL-DTL-24308. I nostri connettori a forma di D sono prodotti sotto le nostre principali famiglie di prodotti: AMP, AMPLIMITE, AMPMODU e Raychem


Parametri tecnologici
TE 229975-1 Connettore di ricambio, connettore a forma di D a 50 / 64 posizioni, presa, connettori di aggancio CHAMP 0

Descrizione dettagliata:

  • Numero di posizioni : 50 | 64

  •

  • Tipo di connettore e alloggiamento : Receptacle

  •

  • Sistema connettore : Da cavo a cavo |

  • Da cavo a pannello

  •

  • Tipo di montaggio del connettore : Montaggio cavo

  • (A sospensione libera) | Montaggio pannello

  •

  • Interasse (passo) : 2,16 mm [ .085 in ]





Caratteristiche del tipo di prodotto

  • Tipo di connettore e alloggiamento  Recptacle

  • Sistema connettore  Da cavo a cavo

  • Tipo di prodotto connettore  Assemblaggio connettore

  • Il connettore e il contatto terminano su  Filo e cavo

Caratteristiche di configurazione

  • Numero di posizioni  50 | 64

  • Numero di file  2

  • Compatibile con il tipo di filo e cavo  Filo discreto | Cavo a nastro | Cavo tondo guainato

Caratteristiche del corpo

  • Colore primario del prodotto  Nero

  • Spaziatura interasse del cavo a nastro  2,16 mm [ .85 in ]

  • Materiale di copertura  Termoplastico

  • Profilo del connettore  Basso | Standard

Caratteristiche del contatto

  • Spessore del materiale di placcatura dell'area di accoppiamento del contatto (µin) Glad Flash

  • Materiale di sottoplaccatura del contatto  Palladio Nichel

  • Materiale di placcatura dell'area di accoppiamento del contatto  Oro (Au) | Flash oro

  • Materiale di base del contatto  Lega di rame | Bronzo fosforoso

  • Spessore del materiale di placcatura dell'area di accoppiamento del contatto  .76 µm [ 30 µin ]

  • Materiale di placcatura dell'area di terminazione del contatto del filo  Flash oro

  • Corrente nominale del contatto (Max) (A) 1 | 3.5

  • Opzioni di contatto  Installato

Caratteristiche di terminazione

  • Metodo di terminazione su filo e cavo  Spostamento dell'isolamento (IDC)

Fissaggio meccanico

  • Ritenuta di accoppiamento  Con

  • Dimensione filettatura  4-40 UNC 2B | M3

  • Tipo di ritenuta di accoppiamento  Viti di bloccaggio

  • Tipo di montaggio del connettore  Montaggio cavo (A sospensione libera)

Caratteristiche dell'alloggiamento

  • Materiale dell'alloggiamento  Ossido di polifenilene | Ossido di polifenilene | Termoplastico

  • Interasse (passo)  2,16 mm [ .085 in ]

Dimensioni

  • Dimensione del filo solido (mm²) .05 – .13 | .13 – .32

  • Diametro isolamento compatibile (Max) (mm) 1.14 | 1.15

  • Diametro isolamento compatibile (Max) (in) .045

  • Dimensione del filo solido (AWG) 26 – 24 | 30 – 26

  • Dimensione del filo multifilare (AWG) 24 | 26 | 27 | 28

  • Dimensione del filo multifilare (mm²) .08 | .09 | .1 | .14 | .33

  • Dimensione del filo (AWG) 24 | 26 | 26 – 24 | 27 | 28 | 30 – 26

Condizioni d'uso

  • Intervallo di temperatura operativa (°C) -55 – 105 | -40 – 75

  • Intervallo di temperatura operativa (°F) -67 – 221 | -40 – 167

Funzionamento/Applicazione

  • Schermato  No

  • Applicazione del circuito  Segnale





Caratteristiche del tipo di prodotto

  • Tipo di connettore e alloggiamento  Spina

  • Sistema connettore  Da cavo a cavo

  • Tipo di prodotto connettore  Assemblaggio connettore

  • Il connettore e il contatto terminano su  Filo e cavo

Caratteristiche di configurazione

  • Numero di posizioni  14 | 24 | 36 | 50 | 64

  • Numero di file  2

  • Compatibile con il tipo di filo e cavo  Filo discreto | Cavo a nastro | Cavo tondo guainato

Caratteristiche del corpo

  • Colore primario del prodotto  Nero

  • Spaziatura interasse del cavo a nastro  1,27 mm [ .05 in ]

  • Materiale di copertura  Termoplastico

  • Profilo del connettore  Basso | Standard

Caratteristiche del contatto

  • Spessore del materiale di placcatura dell'area di accoppiamento del contatto (µin) 30

  • Materiale di sottoplaccatura del contatto  Palladio Nichel

  • Materiale di placcatura dell'area di accoppiamento del contatto  Oro (Au) | Flash oro

  • Materiale di base del contatto  Lega di rame | Bronzo fosforoso

  • Spessore del materiale di placcatura dell'area di accoppiamento del contatto  .76 µm [ 30 µin ]

  • Materiale di placcatura dell'area di terminazione del contatto del filo  Flash oro

  • Corrente nominale del contatto (Max) (A) 1 | 3.5

  • Opzioni di contatto  Installato

Caratteristiche di terminazione

  • Metodo di terminazione su filo e cavo  Spostamento dell'isolamento (IDC)

Fissaggio meccanico

  • Ritenuta di accoppiamento  Con

  • Dimensione filettatura  4-40 UNC 2B | M3

  • Tipo di ritenuta di accoppiamento  Viti di bloccaggio

  • Tipo di montaggio del connettore  Montaggio cavo (A sospensione libera)

Caratteristiche dell'alloggiamento

  • Materiale dell'alloggiamento  Ossido di polifenilene | Ossido di polifenilene | Termoplastico

  • Interasse (passo)  2,16 mm [ .085 in ]

Dimensioni

  • Dimensione del filo solido (mm²) .05 – .13 | .13 – .32

  • Diametro isolamento compatibile (Max) (mm) 1.14 | 1.15

  • Diametro isolamento compatibile (Max) (in) .045

  • Dimensione del filo solido (AWG) 26 – 24 | 30 – 26

  • Dimensione del filo multifilare (AWG) 24 | 26 | 27 | 28

  • Dimensione del filo multifilare (mm²) .08 | .09 | .1 | .14 | .33

  • Dimensione del filo (AWG) 24 | 26 | 26 – 24 | 27 | 28 | 30 – 26

Condizioni d'uso

  • Intervallo di temperatura operativa (°C) -55 – 105 | -40 – 75

  • Intervallo di temperatura operativa (°F) -67 – 221 | -40 – 167

Funzionamento/Applicazione

  • Schermato  No

  • Applicazione del circuito  Segnale
