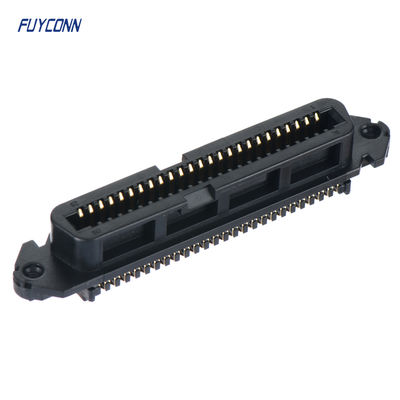

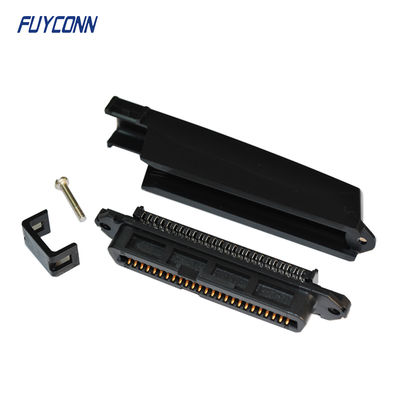

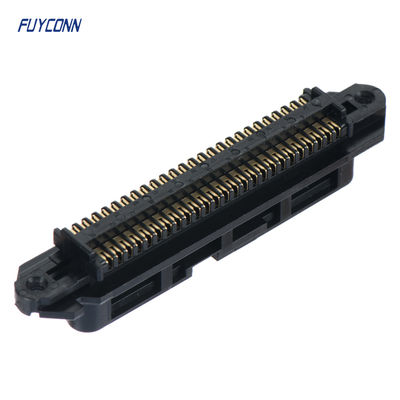

TE 5229913-1 Connettore di ricambio, IDC D-Sub, Kit presa, Segnale, 50 pin, passo 2,16 mm

TE 5229913-1 Connettore di ricambio, IDC D-Sub, Kit presa, Segnale, 50 pin, passo 2,16 mm
TE 5229913-1 Replacement Connector, IDC D-Sub, Receptacle Kit, Signal, 50 pin, 2.16 mm Pitch
TE 5229913-1 Connettore di ricambio, IDC D-Sub, Kit presa, Segnale, 50 pin, passo 2,16 mm TE 5229913-1 Connettore di ricambio, IDC D-Sub, Kit presa, Segnale, 50 pin, passo 2,16 mm TE 5229913-1 Connettore di ricambio, IDC D-Sub, Kit presa, Segnale, 50 pin, passo 2,16 mm TE 5229913-1 Connettore di ricambio, IDC D-Sub, Kit presa, Segnale, 50 pin, passo 2,16 mm TE 5229913-1 Connettore di ricambio, IDC D-Sub, Kit presa, Segnale, 50 pin, passo 2,16 mm

Grande immagine :  TE 5229913-1 Connettore di ricambio, IDC D-Sub, Kit presa, Segnale, 50 pin, passo 2,16 mm

Dettagli:
Luogo di origine: Cina
Marca: FUYCONN
Certificazione: UL 94-V0, ROHS-certified, ISO 9001:2008, ISO 14001:2004
Numero di modello: FUY57146A
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1000 pezzi
Prezzo: Negoziabile
Imballaggi particolari: Vassoio + cartone di vuoto
Tempi di consegna: 7-10 giorni
Termini di pagamento: T/T o PayPal
Capacità di alimentazione: 1 milione mesi
Contatto

TE 5229913-1 Connettore di ricambio, IDC D-Sub, Kit presa, Segnale, 50 pin, passo 2,16 mm

descrizione
Nome del prodotto: Connettore centronics Linea di prodotti: connettore del campione
Tipo: connettore centronic di IDC Stile connettore: Contenitore
Numero del terminal: 50 pin Genere: Femmina
Pece: 2.16mm Sostituzione: TE 5229913-1
Copertina: Angolo di destra 90 gradi
Evidenziare:

Connettore D-Sub IDC a 50 pin

,

Connettore Centronics con passo 2

,

16 mm

TE 5229913-1 Connettore di ricambio, IDC D-Sub, Kit presa, Segnale, 50 pin, passo 2,16 mm

Kit connettore presa di aggancio IDC D-sub CHAMP, destinato ad applicazioni da cavo a cavo, da cavo a scheda e da cavo a pannello con terminazione di massa a spostamento di isolamento (IDC). Ha un passo centrale di 2,16 mm, disponibile in 50 posizioni e utilizzato per applicazioni di circuiti di segnale.



I connettori a forma di D forniscono un collegamento elettrico in un guscio metallico prodotto a forma di "D".I nostri connettori a D sono connettori a pin e presa compatti progettati per trasmettere alimentazione e segnale in apparecchiature di comunicazione, in particolare in pacchetti ad alta densità. Questi connettori sono comunemente utilizzati per collegare i monitor dei computer ai personal computer e per collegare dispositivi periferici. I nostri connettori a forma di D possono soddisfare i severi requisiti di prestazioni delle applicazioni commerciali e militari. Produciamo connettori DB9 (connettore dsub a 9 pin), connettori DB15 (connettore dsub a 15 pin) e DB25 (connettore dsub a 25 pin). I nostri connettori a forma di D sono prodotti come connettori femmina e connettori maschio. Il nostro portfolio include connettori D-subminiature (noti anche come connettori D-sub), progettati per fornire una soluzione conveniente per realizzare connessioni sicure e affidabili in circuiti ad alta densità all'interno di applicazioni complesse. I nostri connettori D-Subminiature standard sono disponibili con qualifica MIL-DTL-24308. I nostri connettori a forma di D sono prodotti nell'ambito delle nostre principali famiglie di prodotti: AMP, AMPLIMITE, AMPMODU e Raychem


Parametri tecnologici
TE 5229913-1 Connettore di ricambio, IDC D-Sub, Kit presa, Segnale, 50 pin, passo 2,16 mm 0



Caratteristiche del prodotto

  • Numero di posizioni : 50

  • Tipo di connettore e alloggiamento : Presa

  • Sistema connettore : Da cavo a scheda | Da cavo a cavo | Da cavo a pannello

  • Tipo di montaggio del connettore : Montaggio cavo (a sospensione libera) | Montaggio pannello

  • Interasse (passo) : 2,16 mm [ .085 in ]







Caratteristiche del tipo di prodotto

  • Tipo di connettore e alloggiamento  Presa

  • Sistema connettore  Da cavo a scheda | Da cavo a cavo | Da cavo a pannello

  • Tipo di prodotto connettore  Kit connettore

  • Il connettore e il contatto terminano su  Filo e cavo

Caratteristiche di configurazione

  • Numero di posizioni  50

  • Numero di file  2

  • Compatibile con il tipo di filo e cavo  Filo discreto | Cavo tondo guainato

Caratteristiche del corpo

  • Colore primario del prodotto  Nero

  • Materiale di copertura  Polietilene | Ossido di polifenilene | Termoplastico

  • Materiale di schermatura  Acciaio al carbonio

  • Profilo del connettore  Standard

  • Angolo di uscita del cavo (°) 180

  • Materiale di placcatura della schermatura  Nichel

Caratteristiche del contatto

  • Spessore del materiale di placcatura dell'area di accoppiamento del contatto (µin) 30

  • Materiale di sottostruttura del contatto  Palladio nichel

  • Materiale di placcatura dell'area di accoppiamento del contatto  Oro (Au) | Oro o flash oro

  • Materiale di base del contatto  Lega di rame | Bronzo fosforoso

  • Spessore del materiale di placcatura dell'area di accoppiamento del contatto  .76 µm [ 30 µin ]

  • Valore nominale della corrente del contatto (max) (A) .3 | .5 | 1 | 1.5 | 3.5

  • Opzioni di contatto  Fornito – Non installato

Caratteristiche di terminazione

  • Metodo di terminazione a filo e cavo  Spostamento dell'isolamento (IDC)

Fissaggio meccanico

  • Ritenzione di accoppiamento  Con

  • Dimensione filettatura  4-40 | 4-40 UNC 2B

  • Tipo di ritenzione di accoppiamento  Viti di bloccaggio

  • Tipo di montaggio del connettore  Montaggio cavo (a sospensione libera) | Montaggio pannello

Caratteristiche dell'alloggiamento

  • Materiale dell'alloggiamento  Ossido di polifenilene | Termoplastico

  • Interasse (passo)  2,16 mm [ .085 in ]

Dimensioni

  • Intervallo diametro isolamento compatibile (in) .045

  • Intervallo diametro isolamento cavo compatibile (mm) 8.89 – 15.88 | 8.89 – 10.8 | 10.8 – 12.7

  • Intervallo diametro isolamento cavo compatibile (in) .35 – .625 | .35 – .425 | .425 – .5

  • Diametro cavo compatibile (max) (mm) 10.8 | 12.7

  • Diametro cavo compatibile (max) (in) .425 | .5

  • Dimensione filo solido (mm²) .13 – .32

  • Diametro isolamento compatibile (max)  1,14 mm [ .045 in ]

  • Dimensione filo solido (AWG) 26 – 24

  • Dimensione filo multifilare (AWG) 24 | 26 | 27 | 28

  • Dimensione filo multifilare (mm²) .09 | .1 | .14 | .33

  • Dimensione filo (AWG) 24 | 26 | 26 – 24 | 27
