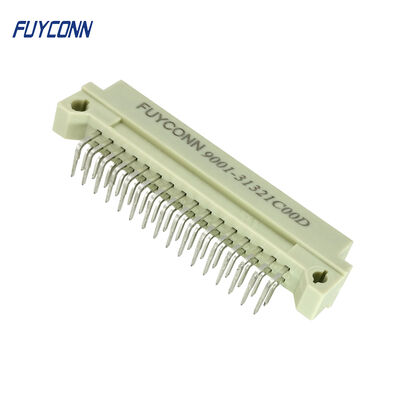

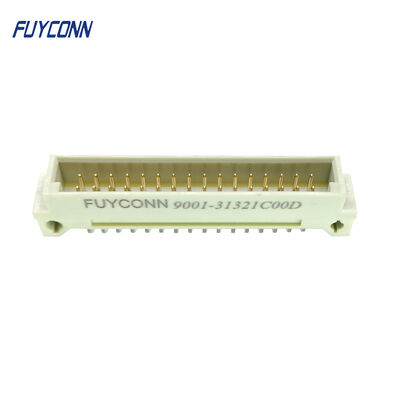

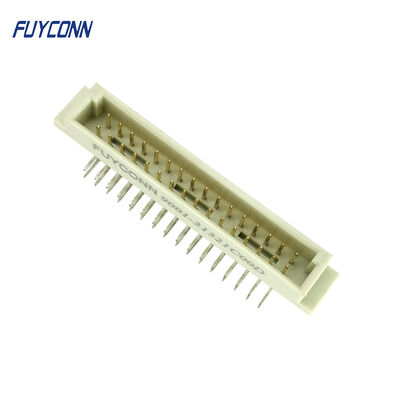

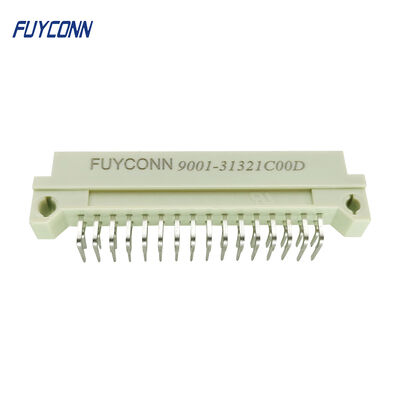

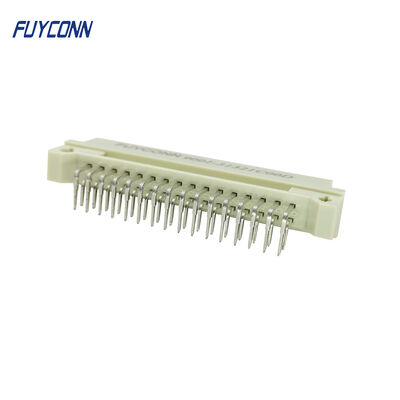

Sostituisci Harting P/N 09 22 132 2921 DIN-Signal 2B032MS-3, Tipo segnale DIN 2B Maschio a saldare Angolato 32 poli

Connettore DIN41612 per PCB ad angolo retto da 2B Tipo 2,54 mm, 2 file, 32P, 2*16, 32 pin maschio R/A PCB Euro 41612

DIN 41612.pdf

DIN 41612 è uno standard DIN per connettori elettrici ampiamente utilizzati nei sistemi elettrici basati su rack. La standardizzazione dei connettori è un prerequisito per i sistemi aperti, dove gli utenti si aspettano che componenti di diversi fornitori funzionino insieme. L'uso più noto dei connettori DIN 41612 è nel sistema VMEbus.

Il DIN 41612 è stato ampiamente accettato come standard per una varietà di applicazioni di interconnessione nei mercati delle telecomunicazioni e dei dati a livello mondiale. L'uso più noto dei connettori DIN 41612 è nel sistema VME bus. Sono disponibili connettori DIN con tre file (a, b, c) di contatti su griglia quadrata da 0,100" (2,54 mm) con terminazioni a filo o a saldare. Sono disponibili configurazioni da 5 pin, 10 pin, 15 pin, 20 pin, 30 pin, 32 pin, 48 pin e 96 pin.

La linea Eurocard è disponibile in connettori board-to-board, wire-to-board, ribbon cable-to-board e per correnti elevate. I nostri connettori Eurocard incorporano i vantaggi di progettazione internazionalmente accettati dei connettori a due pezzi DIN 41612 e IEC 60603-2 in un design di qualità che fornisce elevata integrità del segnale (SI) e prestazioni elettriche. Con un ampio portafoglio, è facile trovare il tipo e lo stile di connettore giusto per la tua applicazione. I sistemi bus comuni includono STE Bus, CIMBUS, FUTUREBUS, VMEBus, MULTIBUS (II), NUBUS, VXi Bus e VME 64X.
